製品詳細
起源の場所: 中国
ブランド名: Ecolite
証明: UN38.3 MSDS CE
モデル番号: ECO48200
支払いと配送条件
最小注文数量: 1000個
価格: Inquiry
パッケージの詳細: カートンパレットコンテナ
受渡し時間: 5～8営業日
支払条件: LC、T/T
供給の能力: 5000単位/月
入力電圧: |
DC12V / 24V / 48V |
応用: |
家電、アウトドア |
通信インターフェース: |
rs485/rs232/can |
最大効率: |
97.6% |
使用温度範囲(℃): |
-40 ～ +60℃、>45℃ ディレーティング |
許容される高度: |
3000m |
重量(kg): |
52 |
変換効率: |
>90% |
入力電圧: |
DC12V / 24V / 48V |
応用: |
家電、アウトドア |
通信インターフェース: |
rs485/rs232/can |
最大効率: |
97.6% |
使用温度範囲(℃): |
-40 ～ +60℃、>45℃ ディレーティング |
許容される高度: |
3000m |
重量(kg): |
52 |
変換効率: |
>90% |
製品概要

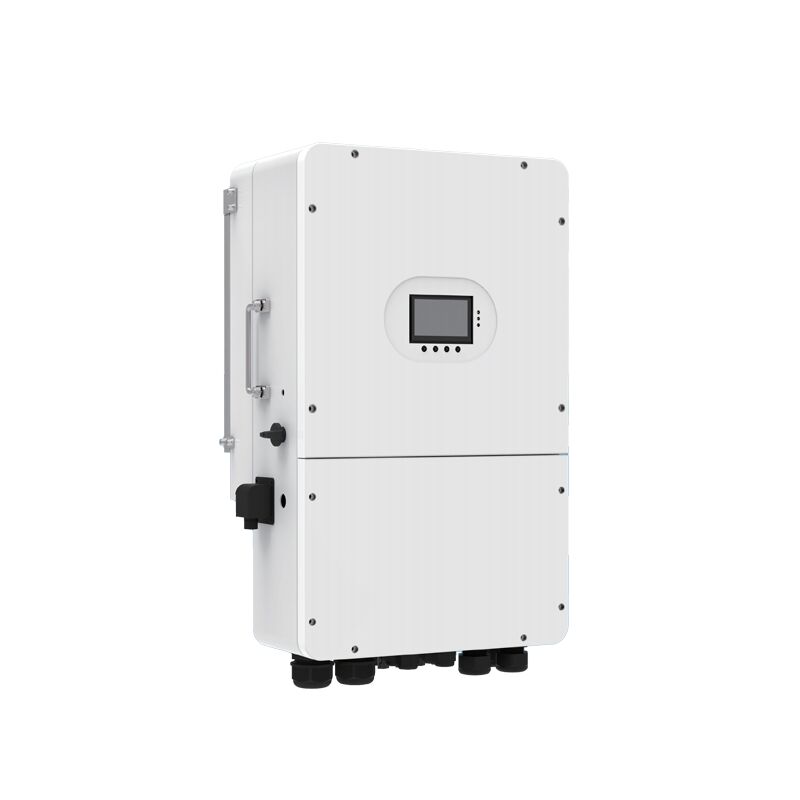

エコライト 48V 20KWハイブリッドインバータは 住宅用および商業用エネルギー貯蔵システムのための純粋なシナス波3相出力を供給します 最大充電・放電電電流は350Aでこのインバータは,スケーラブルな電力のために,並行で6ユニットまでサポートしますトランスフォーマーから隔離された設計は,鉛酸とリチウムイオンの両方のタイプを含む48V低電圧バッテリーで安全に動作します.
スマート PV マネジメント
2つの独立したPV入力では最大1000Vと30kWの総太陽電力を受け入れます.MPPT電圧範囲は150Vから800Vに及び,追跡効率は99を超える.各段階は,不均衡の出力条件下では,定位電力の50%をサポートする.システムに柔軟性を持たせ,現実の負荷分布に対応します.
高級 保護 機能
組み込みAFCI (arc fault circuit interrupter) は,PV弧故障による火災リスクを防止する.インバーターにはDC極度逆接続保護,AC出力オーバー電流およびオーバー電圧保護が含まれます.,短回路保護,熱管理,地故障モニタリング.電流と交流の両側でタイプII基準を満たす電圧過剰保護.IP65 格付けのキャビネットは,塵や水噴霧条件で屋外設置を可能にします..
発電機と副負荷サポート
このインバータは,エネルギー貯蔵のためにディーゼル発電機の入力を受け取り, ネットワーク外のサイトに理想的です. 二次的な負荷出力によって,非必須のエネルギー使用を管理しながら,重要な負荷を優先順位付けできるようにします.マイクロインバーター入力もサポートされています.
申請
エコライト 48V 20KW インバーターは,オフグリッドの家,遠隔の小屋,農場,小規模な商業建物,バックアップ電力システムに適しています.ディーゼル発電機3相電源が必要とするグリッド接続装置
極端 な 条件 の 中 で の 性能
作業温度は -40°C から +60°C 及び 45°C 以上である.許容湿度は 0 から 100 であり,最高高度は 3000 メートルである.インテリジェントな空気冷却により,騒音が60dB以下に保たれながら 安定した性能を維持できますこのインバーターは最大効率97.6%で 総調和歪みは3%未満で 繊細な電子機器に 清潔で信頼性の高い電力を供給します
接続性と監視
通信インターフェイスにはRS485,RS232,CANが含まれます.リモートモニタリングオプションはGPRS,WIFI,Bluetooth,4G,LANをカバーします.インバーターはIEC 61727を含む国際グリッド規格に準拠しています.,IEC 62116,G99,およびVDE-AR-N 4105.安全性およびEMC認証は,IEC/EN 62109-1/2を満たしています.
| バッテリー インプット データ | ECO48140 | ECO48160 | ECO48180 | ECO48200 | |
| バッテリータイプ | 鉛酸またはリチウムイオン | ||||
| バッテリーの電圧範囲 ((V) | 40~60 | ||||
| 最大充電電量 (A) | 280 | 300 | 330 | 350 | |
| 最大放電電量 (A) | 280 | 300 | 330 | 350 | |
| リチウムイオン電池の充電戦略 | BMS に 適応 する | ||||
| バッテリーの入力数 | 1 | ||||
| PV 文字列 インプット データ | |||||
| 最大.PV入力電源 ((W) | 21000 | 24000 | 27000 | 30000 | |
| 最大.PV 入力電圧 (V) | 1000 | ||||
| 開始電圧 (V) | 120 | ||||
| MPPT電圧範囲 (V) | 150から800 | ||||
| 定数 PV 入力電圧 (V) | 600 | ||||
| 最大電源入力電流 (A) | 36+36 | ||||
| マックス.入力短回路電流 (A) | 60+60 | ||||
| MPPTラッカー/MPPTラッカー | 2+2 | ||||
| AC インプット /出力 データ | |||||
| 定数交流入力/出力アクティブパワー (W) | 14000 | 16000 | 18000 | 20000 | |
| 最大.AC 入力/出力 表面電源 (VA) | 15400 | 17600 | 19800 | 22000 | |
| 定数交流入力/出力電流 (A) | 20.2/223 | 24.3/232 | 27.3/261 | 30.4/29 | |
| マックス.AC 入力/出力電流 (A) | 20.2/223 | 24.3/232 | 27.3/261 | 30.4/29 | |
| マックス.連続交流通行量 (グリッド負荷) ((A) | 70 | ||||
| パワーピーク (オフ・グリッド) ((W) | 定位電力の2倍,10s | ||||
| 功率因子調整範囲 | 00.8が 0.8の遅延につながります | ||||
| 定数入力/出力電圧/範囲 (V) | 220/380V,230/400V 0.85Un -1.1Un | ||||
| 指定入力/出力グリッド周波数/範囲 (Hz) | 50Hz ((45-55) 60Hz ((55-65) | ||||
| ネットワーク接続フォーム | 3L+N+PE | ||||
| 総電流の調和歪みTHDi | <3% (名乗電力の) | ||||
| DC注入電流 | <0.5% イン | ||||
| 効率性 | |||||
| 最大効率 | 970.6% | ||||
| ユーロの効率化 | 97. 0% | ||||
| MPPT効率性 | >99% | ||||
| 設備 保護 | |||||
| 統合 | DC 極性逆接続保護,AC 輸出過電源保護 AC出力 過電圧保護,AC出力短回路保護,熱保護 DC端隔離阻力モニタリング,DCコンポーネントモニタリング,地上の欠陥電流 |
||||
| 超電圧保護レベル | TYPEII (DC),TYPEII (AC) | ||||
| インターフェース | |||||
| 通信インターフェース | RS485/RS232/CAN | ||||
| モニターモード | GPRS/WIFI/Bluetooth/4G/LAN (オプション) | ||||
| 一般的な データ | |||||
| 動作温度範囲 ((°C) | -40〜+60°C,>45°C 減熱 | ||||
| 許容される環境湿度 | 0〜100% | ||||
| 許容される高度 | 3000m | ||||
| 騒音 (dB) | <60 | ||||
| 侵入防止 (IP) 評価 | IP65 | ||||
| インバーター・トポロジー | 断熱されていない | ||||
| 超電圧カテゴリー | OVCII (DC),OVCIII (AC) | ||||
| キャビネットサイズ ((WxHxD mm) | a×b×c(コネクタとブラケットを除く) | ||||
| 体重 (kg) | 52 | ||||
| 冷却の種類 | インテリジェントな冷却 | ||||
| 保証 | 5歳/10歳 | ||||
| ネットワーク規制 | IEC61727,IEC62116,CEI 0-21,EN 50549,NRS 097,RD 140,UNE 217002,OVE-Richtinie R25,G99,VDE-AR-N4105 この基準は,標準化されている. | ||||
| 安全/EMC規格 | IEC/EN61000-6-1/2/3/4,IEC/EN 62109-1,IEC/EN 62109-2 | ||||
