製品概要

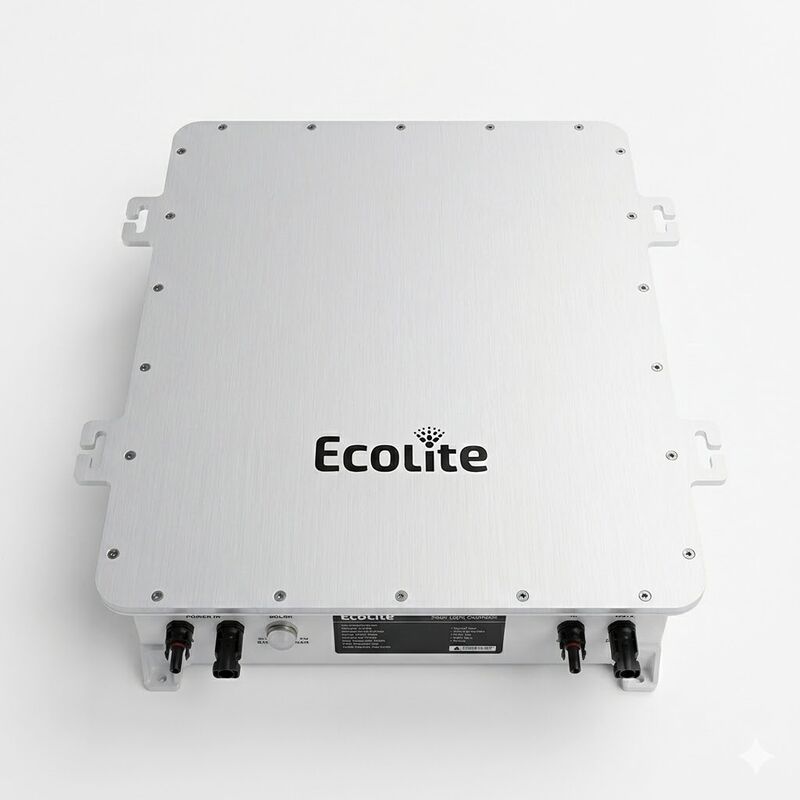

LTO 33.6V 30Ah バッテリーは、ミニ インバーター システムおよび住宅用太陽光発電アプリケーション向けに開発された高性能エネルギー貯蔵ソリューションです。総エネルギー容量は1008Wh、日照時間中に生成された余剰の太陽光発電エネルギーを貯蔵し、太陽光発電量が減少したときに放出することで、家庭が太陽光の自家消費を増やし、電気代を削減することができます。高度なチタン酸リチウム (LTO) 技術で設計されたこのバッテリーは、長い耐用年数、優れた安全性、優れた低温性能を兼ね備えており、特に屋外や寒冷地での設置に適しています。

技術仕様

このバッテリーは公称電圧 33.6V で動作し、定格容量 30Ah を提供し、合計 1008Wh の貯蔵エネルギーを供給します。内部セル配置は 14S20P 構成を採用しており、効率的な電力供給のために内部抵抗は ≤65mΩ に保たれています。エネルギー変換効率は最大 98% に達し、毎月の自己放電は 5% 未満に留まり、アイドル期間中の貯蔵エネルギーの節約に役立ちます。バッテリーのサイズは515mm×540mm×85mm、重量は25.5kgで、IP67保護等級の耐久性のあるアルミニウム筐体を採用しており、機械的強度と耐候性の両方を確保しています。

充電特性

バッテリーは定電流/定電圧 (CC-CV) 充電方式を採用しており、バッテリー寿命を最適化し、安定した動作を維持します。充電電圧範囲は 38.5V ～ 39.2V ですが、過充電を防ぐために BMS 充電カットオフ ポイントは 39.8V に設定されています。長期間の動作と最大のサイクル寿命のために、推奨充電電流 15A をお勧めしますが、システムは最大 30A の充電電流もサポートしています。完全充電状態で推奨されるフロート電圧範囲は 37.8V ～ 38.5V です。

放電性能

電力出力に関して、バッテリーは 30A の連続放電電流をサポートしており、家庭用エネルギー貯蔵負荷やミニ インバーター アプリケーションに適しています。 1 秒未満の 45A パルス放電機能により、短期間のピーク負荷もサポートされます。バッテリー管理システムは 21V で放電を停止し、23.8V で自動的に再接続し、過度の消耗からセルを保護します。さらに、短絡保護は 300 ～ 800 マイクロ秒以内に非常に早く作動し、操作の安全性が向上します。

幅広い温度での動作

LTO テクノロジーの重要な利点の 1 つは、極端な環境条件下でも確実に動作する能力です。このバッテリーは、-30°C ～ +60°C の温度範囲での充電、放電、保管をサポートします。凍結環境では予熱が必要なことが多い従来のリチウム電池とは異なり、このシステムはヒーターなしで-30°Cで直接充電できるため、設置の複雑さと消費電力が軽減されます。 BMS には、極端な動作条件下でバッテリーを保護するために 65°C に設定された高温カットオフ機能も含まれています。

長寿命

従来のリチウムおよび鉛酸バッテリーと比較して、LTO 化学は大幅に長い寿命を実現します。このバッテリーは、80% の放電深度での 1C 充放電条件下で 10,000 サイクル以上の定格があり、元の容量の少なくとも 80% を維持します。 1 日に 1 回の充放電サイクルを行う一般的な住宅用途では、予想動作寿命は 27 年を超える可能性があり、交換頻度と長期所有コストが大幅に削減されます。

太陽光発電統合設計

設置を簡素化するために、バッテリーにはソーラーを直接統合するためのデュアル MC4 コネクタが装備されています。太陽光発電入力は DC 33V ～ 150V を受け入れ、最大 30A の電流と 1000W の入力電力をサポートし、ソーラーパネルへの直接接続を可能にします。出力コネクタはDC 21V～39.2V、最大出力30A、1000Wを提供し、ミニインバータへの接続に便利です。このプラグアンドプレイ設計により、配線作業が最小限に抑えられ、導入が迅速化されます。

屋外の保護と囲い

バッテリーハウジングはアルミニウム構造を採用し、保護レベルIP67を実現し、完全な防塵性と防水性を備えています。水深 1 メートルまでの一時的な水没に 30 分間耐えることができるため、バルコニー、屋上、庭園、露出した環境などの屋外設置に適しています。アルミニウム構造は熱を自然に放散するのにも役立ち、動作中の熱管理が向上します。

バッテリー管理システムの保護

統合されたバッテリー管理システムはバッテリーの動作を継続的に監視し、包括的な保護機能を提供します。これらには、充電過電圧保護、放電低電圧保護、充放電過電流保護、高温保護、低温保護、セルバランス管理が含まれます。これらの安全機能は、バッテリーの一貫性を維持し、耐用年数を延ばし、安定した動作を保証するのに役立ちます。

応用分野

このバッテリーは、ミニインバーターを使用した家庭用太陽光発電システムに最適化されており、日中に生成された余剰太陽光発電を夜間に使用するために蓄えるように設計されています。住宅用途に加えて、オフグリッドキャビン、バルコニー太陽光発電システム、RVソーラーアプリケーション、遠隔監視ステーション、通信バックアップシステム、照明、ルーター、監視装置、小型冷蔵庫などの低電力家庭用電化製品にも適しています。

インストールガイド

設置の際は、バッテリーを強い機械的衝撃から保護された安定した面に置く必要があります。 IP67 設計では屋外での展開が可能ですが、パッシブ冷却をサポートするためにエンクロージャの周囲に十分な空気の流れを維持する必要があります。ソーラー パネルは PV 入力 MC4 コネクタを介して直接接続され、出力側はミニ インバータにリンクされます。バッテリーにはすでに BMS が組み込まれているため、追加の充電コントローラーは必要ありません。寿命を最大限に延ばすために、21V 未満での頻繁な放電は避けてください。

ユーザーのメリット

この LTO バッテリーは、エンドユーザーにいくつかの実用的な利点を提供します。氷点下環境での加熱システムの必要性を排除し、IP67 エンクロージャにより屋外設置をサポートし、MC4 コネクタで配線を簡素化し、10,000 サイクルを超える耐用年数を提供します。 25.5kg という比較的軽量な設計により、長期的なメンテナンスコストを削減しながら、取り扱いや設置の利便性も向上します。
